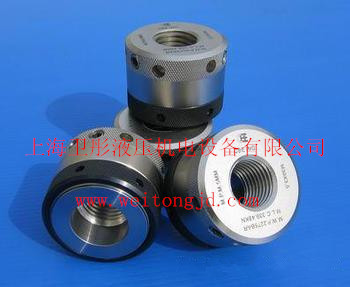

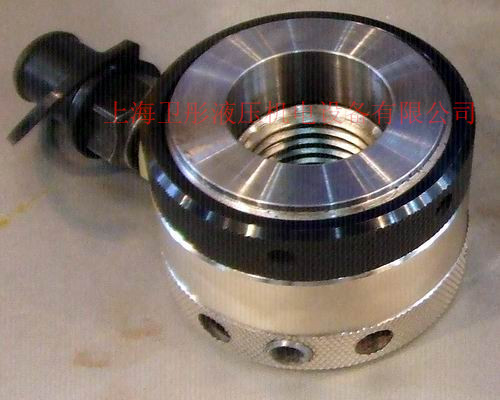

液壓螺母
- 產品品牌
- 產品型號
一、原理
普通螺紋鎖緊是靠轉動扳手產生扭矩來鎖緊，主要作用力消耗在克服螺紋間摩擦阻力上，尤其對于大直徑螺紋連接，受人力、工具和作業空間等影響，其預緊力根本達不到設計和安裝要求，因此在震動場合螺紋很容易松動。
液壓螺母完全改變了傳統的螺紋緊固方式，改傳統的扭矩鎖緊為軸向拉伸鎖緊。即使用液壓螺母借助于超高壓油泵的動力，將緊固螺栓軸向拉長，接近材料的屈服點，利用材料自身的彈性將螺紋鎖緊。
二、液壓螺母工作系統
液壓螺母工作系統主要由三大部分組成：
①超高壓油泵（手動、電動或氣動）（選購件）
②超高壓軟管總成（包括快換接頭）（選購件）
③液壓螺母（或液壓螺栓拉緊器）
三、液壓螺母的廣泛應用
液壓螺母所具有的結構特殊性和緊固的優越性已經廣泛應用于各個領域的強力防松緊固和強力頂緊及強力連接鎖緊，尤其適用于經常拆裝場合的強力壓緊、強力緊固、強力頂緊等需要，在設備制造、設備安裝、設備配套和設備維修方面得到了廣泛的應用，并取得用其他方法無法比擬的優良效果。
① 液壓螺母在采煤機機械中的應用
液壓螺母在采煤機中的應用已經有十幾年的歷史了，主要用于采煤機大型箱體的可拆卸連接。采煤機作為一種井下作業的大型設備既要滿足運輸和下井的需要又要滿足各部件之間的連接可靠性還要滿足經常維修而進行的拆裝需要，采用液壓螺母就可以很輕松的實現大型采煤機的電控箱、電機箱、電器箱和中間箱的可靠連接并確保采煤機在正常的工作中不松動確保使用安全性。
② 液壓螺栓拉緊器在石油管道的應用
長輸石油管道是由多個不同規格的管道通過焊接或大型法蘭連接的，采用法蘭連接必須要求連接螺栓具有一定的強度要求和緊固密封要求。目前采用傳統的人力扳手或液壓扳手均具有不可克服的缺點：笨重使用不方便、每次僅能緊固一個螺栓、緊固效率低時間長、多組螺栓預緊力不能保證統一、液壓扳手成本高。如果采用液壓螺栓拉緊器則具有如下優點：輕便使用簡單方便、根據需要可同時緊固多組螺栓實現相同預緊力（偏差≤3%）、效率高緊固一組螺栓僅需要1-2分鐘、使用成本低尤其適用于沒有電源的野外工程或現場工程。
③ 液壓螺母的其他廣泛應用
液壓螺母經過幾年的快速發展和推廣，其應用領域已經得到各個行業充分認識和應用：
▲ 發電行業汽輪機對輪和大型冷卻泵及大型風機的緊固連接；
應用規格：M36，M42，M46，M48，M52，M64，M76，M80
▲ 化工機械化工設備化工容器大型管道、法蘭的緊固連接和密封連接；
應用規格：M64，M72，M80，M120，M135，M220
▲ 船舶平臺大型設備的固定安裝和設備連接的應用；
應用規格：M80，M100，M160，M240，M260
▲ 機車發動機殼體連接大量采用液壓螺母和液壓螺栓拉緊器；
應用規格：M36，M42，M64，M80
▲ 新型復合軋輥軋鋼機軋環采用專用液壓螺母進行的強力頂緊；
應用規格：M200，M220，M240，M260，M275，M280
▲ 大型軸承（或輪軸）的過盈冷裝配使用專用液壓螺母進行冷裝配工作；
應用規格：M120，M140，M200，Tr220，Tr240，Tr260，Tr320，Tr360
|
型號 |
實用螺栓 |
最大出力 |
外徑 |
最小高度 |
行程 |
|
WT-M22 |
M22 |
198 |
62 |
53 |
6 |
|
WT-M24 |
M24 |
212 |
65 |
55 |
6 |
|
WT-M27 |
M27 |
254 |
72 |
58 |
6 |
|
WT-M30 |
M30 |
259 |
75 |
61 |
6 |
|
WT-M33 |
M33 |
338 |
83 |
64 |
6 |
|
WT-M36 |
M36 |
368 |
88 |
67 |
6 |
|
WT-M39 |
M39 |
397 |
94 |
70 |
6 |
|
WT-M42 |
M42 |
427 |
100 |
73 |
6 |
|
WT-M45 |
M45 |
486 |
106 |
77 |
6 |
|
WT-M48 |
M48 |
600 |
118 |
80 |
6 |
|
WT-M52 |
M52 |
636 |
123 |
84 |
8 |
|
WT-M56 |
M56 |
804 |
135 |
88 |
8 |
|
WT-M60 |
M60 |
989 |
147 |
92 |
8 |
|
WT-M64 |
M64 |
1035 |
153 |
94 |
8 |
|
WT-M68 |
M68 |
1083 |
159 |
98 |
8 |
|
WT-M72 |
M72 |
1298 |
170 |
104 |
10 |
|
WT-M76 |
M76 |
1351 |
176 |
108 |
10 |
|
WT-M80 |
M80 |
1590 |
194 |
112 |
10 |
|
WT-M85 |
M85 |
1708 |
200 |
117 |
10 |
|
WT-M90 |
M90 |
1976 |
212 |
122 |
10 |
|
WT-M95 |
M95 |
2261 |
223 |
127 |
10 |
|
WT-M100 |
M100 |
2450 |
236 |
135 |
15 |
